Sistema de gestão 16S150A 20A da bateria da função da avaliação do SOC
Detalhes do produto:
Lugar de origem: | GUANGZHOU |
Marca: | TAC |
Número do modelo: | 16S150A-20A |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 100 unidades |
---|---|
Preço: | usd50$ |
Tempo de entrega: | 7-25 dias após a confirmação do pedido |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 50000 por semana |
Informação detalhada |
|||
placas de proteção: | H16S150A-20A | Placa de limitação de corrente: | CCL20A |
---|---|---|---|
placas adaptadoras: | UP16S002-CON-A2 | Linha B+: | 3,5P-245mm-M8-16AWG- REV1,0 |
Versões: | 3,0 | ||
Realçar: | Sistema de gestão da bateria da avaliação do SOC,Sistema de gestão da bateria de 16S150A 20A |
Descrição de produto

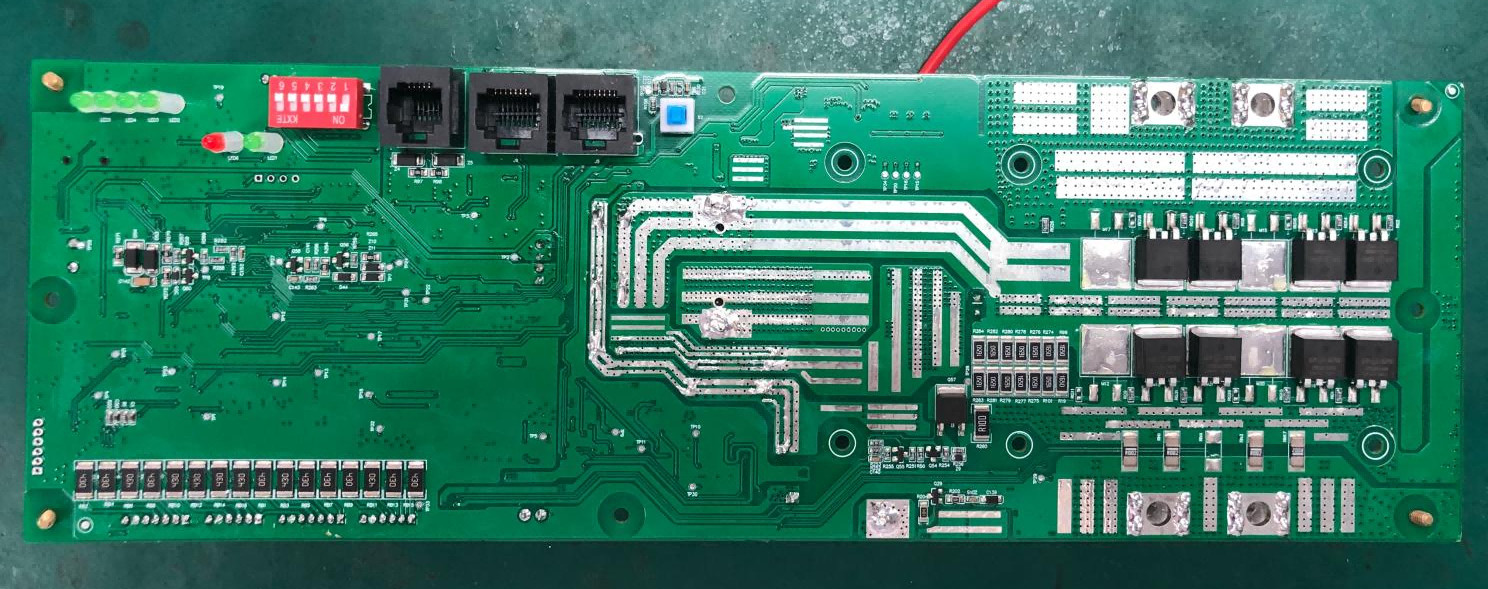

Gestão System-16S150A-20A da bateria
1. Características funcionais
Front End análogo altamente integrado Proteção ajustável da sobrecarga
Circuito isolado da fonte de alimentação Sono múltiplo e modos de alerta
Porta de série integrada IC Consumo da baixa potência
Precisão de alta tensão (≤10mV) Uma comunicação RS485
Precisão atual alta (≤2%@FS) Ajustes do parâmetro ajustável
detecção da temperatura da bateria 4-Way (≤2°C) Os dados refrescam o ≤ do intervalo (período) 2 segundos
Função da avaliação do SOC Função da indicação de estado do diodo emissor de luz
SOH Estimation Function Função da igualação da carga
Procurar um caminho mais curto a função da proteção Precisão do SOC (escala ou mais da capacidade de ≤5% @ 50%)
diagrama de bloco 2.Functional
exigências 3.Environmental
Projetos | Parâmetros | Unidade |
Temperatura de funcionamento | -20 a 75 | ℃ |
Temperatura de armazenamento | -40 a 75 | ℃ |
Umidade de funcionamento | ≤95 (45°C±2°C) | %RH |
Umidade do armazenamento | ≤95 (45°C±2°C) | %RH |
Medida da temperatura | -40 a 125 | ℃ |
Pressão atmosférica | 70~106 | kPa |
4. Precauções para o uso
●Ao soldar os cabos de bateria, é importante não fazer nenhumas conexões erradas ou invertidas. Se você faz uma conexão errada, a placa pode ser danificada e precisa de ser reexaminada antes que possa ser usada.
●A placa da proteção não deve entrar o contato direto com a superfície da pilha durante o conjunto para evitar dano à pilha. O conjunto deve ser contínuo e seguro.
●Ciao que a cabeça da ligação, o ferro de solda e a solda não tocam nos componentes na placa durante o uso, de outra maneira lá é um risco de dano a esta placa.
●O processo do uso deve ser antiestático, umidade-prova, impermeável, etc.
●Siga por favor os parâmetros de projeto e as condições do uso e não exceda os valores nesta especificação, se não há um risco de dano à placa da proteção.
●Após ter combinado o bloco da bateria e a placa da proteção, se você encontra não está nenhum saída ou ele da tensão não pode ser carregado quando você põe primeiramente acima, satisfaz verifica se a fiação está correta.
